74267 FUMARC (2016) - CBTU - Técnico em Estradas / Engenharia Civil

Uma empreiteira está executando uma obra de um aterro para a construção de uma ferrovia, da estaca 12 + 12,00 m à estaca 28 + 6,00 m. A largura desse trecho tem 6,00 m e a altura média do aterro é igual a 90 cm. Sabe-se também que a distância entre as estacas é de 20 m. O volume total desse aterro será igual a

  • a)
    1.695,6 m³
  • b)
    4.417,20 m³
  • c)
    169.560,0 m³
  • d)
    441.720,0 m³

74268 FUMARC (2016) - CBTU - Técnico em Estradas / Engenharia Civil

A altitude elipsoidal de um ponto rastreado por um receptor GNSS é igual a 974,756 m. E a altitude ortométrica deste mesmo ponto é igual a 980,426 m. E considerando o desvio vertical nulo, a ondulação geoidal deste ponto será de

  • a)
    - 4,756 m
  • b)
    + 4,756 m
  • c)
    - 5,670 m
  • d)
    + 5,670 m

74269 FUMARC (2016) - CBTU - Técnico em Estradas / Engenharia Civil

Têm-se as coordenadas topográficas indicadas abaixo:



Considerando-as de um perímetro com os vértices V1-V2-V3 de um pátio de

manutenção de trens urbanos, sua área é

  • a)
    1,905 ha.
  • b)
    3,810 ha.
  • c)
    8,355 ha.
  • d)
    16,710 ha.

74270 FUMARC (2016) - CBTU - Técnico em Estradas / Engenharia Civil

Analise a figura abaixo:

Uma empresa deseja construir uma ponte partindo-se de um ponto A até um

ponto B, atravessando um córrego. Considerando a distância horizontal de um

ponto P0 ao ponto A igual a 50 metros e do ponto P0 ao ponto B igual a 80 metros,

com ângulo horário entre as visadas (P0-A para P0-B) de 60º00'00", a distância

AB é igual a

  • a)
    50 m
  • b)
    60 m
  • c)
    70 m
  • d)
    80 m

79996 FUMARC (2016) - CBTU - Técnico em Estradas / Engenharia Civil

Nos itens a seguir, avalie as propostas de definição de ferramentas do AutoCAD.

I.Array - copia entidade a partir de um original gerando uma matriz ou rotacionando-a

ao redor de um ponto.

II.Fillet - une duas entidades não paralelas com uma reta.

III.Extend - prolonga uma entidade até seu encontro com outra.

IV.Trim - Secciona uma entidade a partir de suas interseções com outra.

V.Chamfer - une com um arco duas linhas preexistentes.

VI.Offset - cria novo objeto a partir do original selecionado.

Estão CORRETOS apenas os itens

  • a)
    I, II e VI.
  • b)
    I, III e IV.
  • c)
    II, III e V.
  • d)
    III, V e VI.

79997 FUMARC (2016) - CBTU - Técnico em Estradas / Engenharia Civil

Numa curva circular simples de uma rodovia, tem-se que o azimute do PC ao PI é igual a 46º15’50”, e o azimute do PI ao PT é igual a 143º22’28”. O ângulo central da curva é igual a

  • a)
    46º15’50”
  • b)
    90º00’00”
  • c)
    97º06’38”
  • d)
    189º38’18”

79998 FUMARC (2016) - CBTU - Técnico em Estradas / Engenharia Civil

Analise a figura a seguir

Considerando uma seção transversal de uma rodovia em pista simples, os elementos

A, B, C, D, E e F são, respectivamente

  • a)
    crista de aterro, acostamento, faixa de transito, plataforma, sarjeta, eixo do projeto.
  • b)
    crista de corte, acostamento, abaulamento, faixa de transito, sarjeta, plataforma.
  • c)
    crista de aterro, acostamento, faixa de tráfego, plataforma, sarjeta, eixo do projeto.
  • d)
    crista de corte, acostamento, faixa de transito, plataforma, sarjeta, eixo do projeto

79999 FUMARC (2016) - CBTU - Técnico em Estradas / Engenharia Civil

Segundo Manual de Projeto Geométrico de Rodovias Rurais, “Faixa de Domínio” é

  • a)
    a área compreendida pela rodovia e suas instalações correlatas e faixas adjacentes legalmente delimitadas, de propriedade ou sob domínio ou posse do órgão rodoviário e sobre a qual se estende sua jurisdição. Deve ser prevista com largura de 30 metros.
  • b)
    a área compreendida pela rodovia e suas instalações correlatas e faixas adjacentes legalmente delimitadas, de propriedade ou sob domínio ou posse do órgão rodoviário e sobre a qual se estende sua jurisdição. Deve ser prevista com largura suficiente para conter as instalações necessárias aos serviços de controle da operação da rodovia e permitir sua conservação, prote- ção e futura expansão.
  • c)
    a base física sobre a qual assenta uma rodovia (ou estrada), constituída apenas pelas pistas de rolamento e acostamentos, sendo a sinalização e a faixa lateral de segurança delimitada por legislação municipal, medidos a partir da borda da pista de rolamento.
  • d)
    a distância constituída sobre a qual assenta uma rodovia (ou estrada), pelas obras de arte, acostamentos, sinalização e faixa lateral de segurança, até o alinhamento das cercas que separam a estrada dos imóveis marginais medidos a partir do eixo da via.

88898 FUMARC (2016) - CBTU - Técnico em Estradas / Engenharia Civil

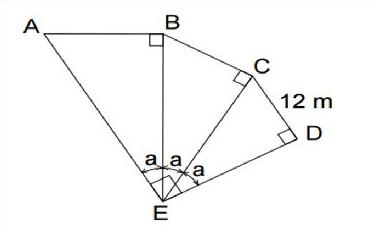

Um técnico realizou o levantamento topográfico de um terreno conforme o desenho

abaixo:

Sabendo que o lado CD mede 12 m e que AED é um ângulo reto, pode-se afirmar

que o comprimento de AB é igual a

  • a)
    12v3 m
  • b)
    16v3 m
  • c)
    12 m
  • d)
    16 m

88899 FUMARC (2016) - CBTU - Técnico em Estradas / Engenharia Civil

Um receptor GPS geodésico móvel é desligado entre as seções de coletas em um intervalo de rastreio inferior a 20 minutos. Segundo norma do IBGE, este método de posicionamento é denominado

  • a)
    estático rápido.
  • b)
    relativo cinemático.
  • c)
    semi-cinemático.
  • d)
    “stop and go”.
